噴砂房吸砂機

QH系列真空吸砂機
1.1 簡介
QH系列真空吸砂機，是專為回收噴砂粒料而設計的一種負壓氣力輸送設備。分為整體移動式（QHZ系列）和分體固定式（QHF系列）。
整體式吸砂機主要用于船舶特涂吸砂、吸塵。

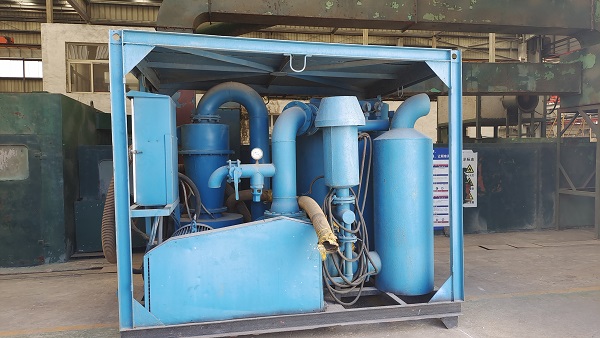

整體式吸砂機框架由型鋼焊制而成，上部設有吊耳，下部設有叉車孔，移動運輸極其簡便。內部零部件布置合理，既緊湊又便于維修保養。
整體式吸砂機設計為兩個單元：
▲主機及除塵機組。
▲噴砂粒料回收罐。
將兩個單元用軟管連接。
所有內部電氣部件均已安裝連接好。用戶供電、供氣即可使用。
分體式吸砂機主要用于造船涂裝廠房吸砂、吸塵。
分體式吸砂機按用戶涂裝廠房安裝位置設計為以下單元：
▲主機組：真空泵、電動機、消音器。
▲除塵機組：旋風除塵器、濾筒除塵器、集灰斗、噴吹閥。
▲重力分離式吸砂罐：吸砂罐、料位器。
▲電控箱：PLC全自動程序控制。
將主機組、除塵機組、吸砂砂罐用鋼管連接，各用電、用氣部分與電控箱連接好。用戶供電、供氣即可使用。
核心部件：
★日本ANLET產品。
★高效濾材濾筒除塵器。
★高防護等級名牌電動機。
★ PLC 可編程序控制器。
1.2 工作原理
真空吸砂機啟動后，在自動循環工作狀態下，真空吸砂機的吸嘴半插入砂料，在真空泵的作用下，空氣夾帶著砂料經吸嘴進入吸砂管，在重力分離式吸砂罐內砂料與空氣分離，砂料留在吸砂罐內，空氣由旋風除塵器、濾筒除塵器過濾經真空泵、消音器從排風口排出。吸砂罐內料滿后，由料位器反饋信號至電控箱，吸砂機自動停機。吸砂罐內砂料經自動放砂閥放出，放砂時間為間隔啟動時間，放砂結束后吸砂機自動啟動。在手動工作狀態下，料滿自動停機，吸砂機需手動啟動，否則不再開機。
1.3 安全裝置
WH系列真空吸砂機具有電機過載保護、真空度過載保護、啟動與停機自動卸荷、斷相與相序保護、反吹壓縮空氣欠壓保護、排氣溫度保護(用戶可選擇配置)等多重保護功能以保證吸砂機高效可靠運行。
1.4 QH系列真空吸砂機規格
整體式吸砂機

型號	功率	最大真空度	吸砂能力	吸口直徑
WHX-55	55 kw	60%	3-5 t/h	100mm
WHX-75	75 kw	60%	3-8 t/h	125mm
WHX-90	90 kw	60%	3-8 t/h	125-150mm


分體式吸砂機

型號	功率	最大真空度	吸砂能力	吸口直徑
WHF-75	75 kw	60%	3-8 t/h	125mm
WHF-90	90 kw	60%	3-8 t/h	125-150mm
